◆ 由于電源和控制開關切換時(或雷擊所引發)產生的瞬變現象，在電力線、控制線和信號線上產生振鈴波干擾, 為此在家用、商業用及工業用電力和電子設備的抗擾度性能評價建立一個共同準則。智能型振鈴波模擬器滿足GB/T17626.12\IEC61000-4-12和ANSI C62.41/ 45要求。
◆ 工業控制、家電、醫療電子、通訊電子、元器件、自動化控制等……
◆ 7寸觸摸LCD界面，功能豐富，操作方便，軟件易升級
◆ 用戶可編程測試程序，多達1000組記憶
◆ 浪涌電壓、電流波形可通過外接示波器實時監測
◆ 內置單相10A（16A）電源網絡，網絡、主機2合1，小型化設計
◆ EUT輸出自帶高強度工業級標準插座更方便、可靠
◆ 內置EUT工作電壓、電流監測，過壓、過流保護
◆ 智能型程控高壓電源，內置高壓過壓、過流、短路保護
◆ 浪涌輸出智能檢測，電壓錯誤、無輸出警告
◆ 具有自診斷功能，智能判斷高壓、浪涌輸出異常
| 型號 | SKS-1204S | SKS-1206S | |
|---|---|---|---|

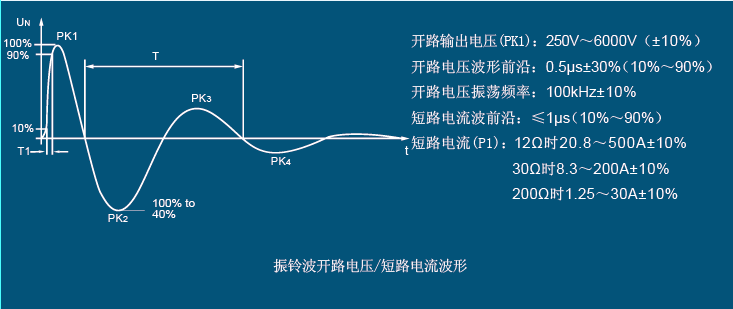

開路輸出電壓 | 0.25－4kV ±10％ | 0.25－6kV ±10％ | |
開路電壓振蕩頻率（1/T） | 100kHz±10% | ||
開路電壓波形前沿（T1）（10%~90%） | PK1處0.5μs±30% | ||
開路電壓衰減率 | 40%<（PK2）/（PK1）<110% | ||
波前時間 | 40%<（PK3）/（PK2）<80% | ||
脈沖半峰值時間 | 40%<（PK4）/（PK3）<80% | ||
短路電流波前沿（T2）（10%~90%） | P1處≤0.9μs | ||
輸出阻抗 | 12Ω±20%、30±20%Ω | ||
相鄰脈沖間隔時間 | 1s~99s | ||
脈沖次數 | 1~9999次 | ||
輸出方式 | 自動正負極性切換或交替 | ||
可編程測試程序 | 內置IEC標準及用戶自定義程序，多達1000組 | ||
浪涌間隔時間 | 10-9999s | ||
內置浪涌電壓監測衰減比率 | 1000:1 | ||
內置浪涌電流監測衰減比率 | 1000:1 | ||
內置網絡容量 | 交流：單相300V，10A（Max），50/60Hz | ||
| 直流：300V，10A（Max） | |||
內置網絡耦合方式 | 線－線（L-N） | ||
| 線－地（L-PE，N-PE，L+N-PE） | |||
內置網絡耦合器件 | 線－線 | 18μF電容 | |
| 線－地 | 10Ω電阻＋9μF電容 | ||
外置試品耦合/去耦網絡 | 選配三相雷擊浪涌發生器的耦合去耦網絡 | ||
使用環境 | 溫度：15°C－35°C相對濕度10%－75% | ||
系統電源 | AC220±10％，50/60Hz，約300W | ||
外形尺寸 | 寬470mm×高260mm×深500mm | ||
整機重量 | 約30kg | ||
