◆ 過去大家對人體模型(HBM)和機器模型(MM)相當重視，而忽視了帶電器件模型(CDM)對器件造成的損壞。近年的研究證明，在自動化程度越來越高，器件本身帶電所造成的損壞遠多于HBM和MM。IC等器件本身由于接觸分離及摩擦如從管內倒出帶電，在接觸或處理器件如由機器手或人取出時會時器件會發生放電，在流水線上常見的ESD就是典型的CDM靜電放電。CDM與HBM和MM無論在試驗原理方法和程序上都有很大的不同，HBM和MM都是由于IC外部的靜電放電造成IC等器件損壞，而CDM是器件對其它物體放電所造成的損壞，從模型的基本理論、測試原理，試驗方法，測試設備都完全不同于HBM和MM。
◆ CDM-I6K靜電試驗測試系統是按照標準設計的專門測試CDM的模擬器，具有試驗電壓寬、精度高、分辨率高、穩定性好(時漂小于0.1%)、價格低等優點。
◆ 芯片、IC電路、元器件等……
◆ ESD STM5.3.1—199

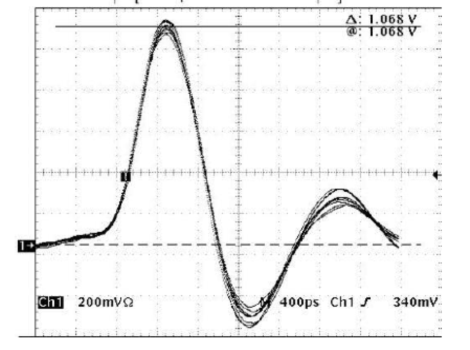

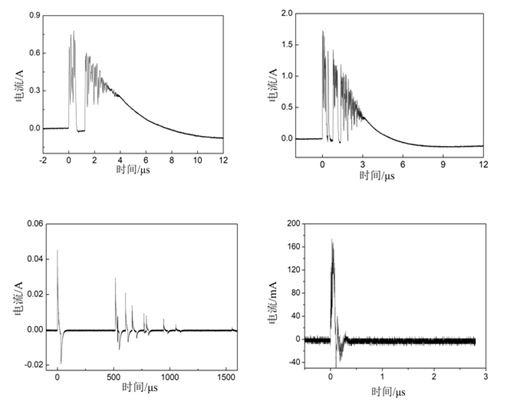

◆ 本系統用于CDM靜電測試試驗。主要由直流高壓源、測試主機、靜電測試探針（含衰減器）三部分構成，可實現帶電器件模型（CDM）靜電感應帶電、靜電放電及放電信號采集測試功能。
輸出電壓 | 0.01～6kV ±5％ | |||
電壓極性 | 正、負或者正負交替。 | |||
放電間隔 | 20～999s | |||
放電次數 | 1～999 | |||
使用環境 | 溫度：10℃～35℃ 相對濕度：30％～60％ | |||
電源 | 單相AC85~265V，50／60Hz | |||
外形尺寸 | 主機350×260×160（D×W×H） | |||
重量 | 約7.5kg | |||
