◆ 阻尼振蕩波主要發生在高壓和中壓(HV/MV)變電站安裝的電源電纜、控制電纜和信號電纜中出現的重復阻尼振蕩波或發生在氣體絕緣變電站(GIS)和某些情況下的空氣絕緣變電(AIS)或者由于高空電磁脈沖(HEMP)現象下的任何設施的電源電纜,控制電纜和信號電纜中出現的重復阻尼振蕩波。該設備可模擬室外高、中壓變電站的開關切換，特別是有關母線的切換，以及工業裝置的背景騷擾所產生的阻尼振蕩波，評定用于家用、商業、工業電子設備，特別是電力系統中的電子設備。當設備的電源線、輸入/輸出線，以及通信線路在遭受到阻尼振蕩波干擾時, 本測試可為產生阻尼振蕩波時的抗干擾能力建立一個共同依據。
◆ IEC61000-4-18、GB/T 17626.12相關產品標準及企業標準
◆ 波形參數完全符合IEC61000-4-18以及GB/T17626.12標準的規定；
◆ 測試電壓達到3kV；
◆ 內置自動切換的三相五線耦合去耦網絡，交、直流試品均可測試，額定電流達16A；
◆ 軟件內置了IEC標準所規定的等級模式，用戶直接調用即可；同時設置了用戶模式供用戶自己設定，設定好保存后直接點用即可；
◆ 實現自動正負切換的功能；
◆ 7寸觸摸屏作為人機交互接口，智能化程度高，極具人性化；
◆ 采用電子開關，精度高，壽命長，復現性好；
◆ 程控高壓電源，配合軟件控制，實現全范圍高精度波形輸出；
◆ 德國進口機箱，工藝精湛，外觀精美；
| 產品型號 | SKS-1803IB |
|---|---|
峰值開路電壓 | 250V~ 3kV（±10%） |
跌脈沖上升時間（第一峰值） | 75ns±20% |

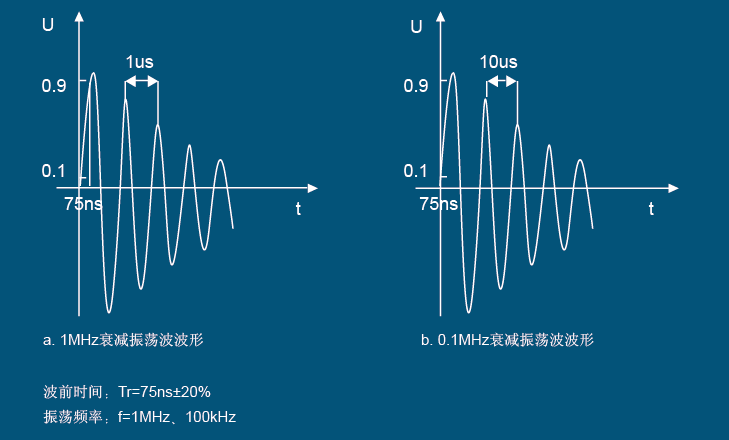

振蕩頻率 | 100kHz和1MHz±10% |
脈沖串中振蕩個數 | ≧10 |
重復率 | 100KHz：0~100次/秒 1MHz：0~500次/秒 |
衰減 | PK5>PK1/2 PK10<PK1/2 (PK1表示第一峰；PK5表示第五峰；PK10表示第10峰) |
脈沖群持續時間 | 1~9999秒，步長為1s |
脈沖群間隔時間 | 0~9999秒，步長為1s |
與電源頻率的相位關系 | 異步 |
極性 | 正、負、正負交替 |
發生器輸出方式 | P.OUT輸出 經過內置耦合/去耦網絡輸出 |
耦合去耦網絡 | 內置三相五線耦合去耦網絡 |
受試設備電源容量 | AC 380V/16A 50/60Hz DC 200V/10A |
